35018 雙鎖式求心虎鉗

產品型號：MLT-__

目錄電子檔

Detail 詳細資訊

● 專為第５軸加工機設計，採用加高回避主軸干涉及防止加工中震動夾持鬆脫設計，固鎖式原理防止工件上浮，雙動方式快速縮短移動距離。
● 角固式半圓球可產生角固下鎖之力，防止工件上浮及偏斜。
● 虎鉗本體採用球狀石墨鑄鐵FCD-60，抗張力強，不易變形。
● 本體滑動面均經高週波硬化熱處理，強化滑動面的耐磨性與精度。
● 工件夾持與本台中心位置公差0.01MM以內。

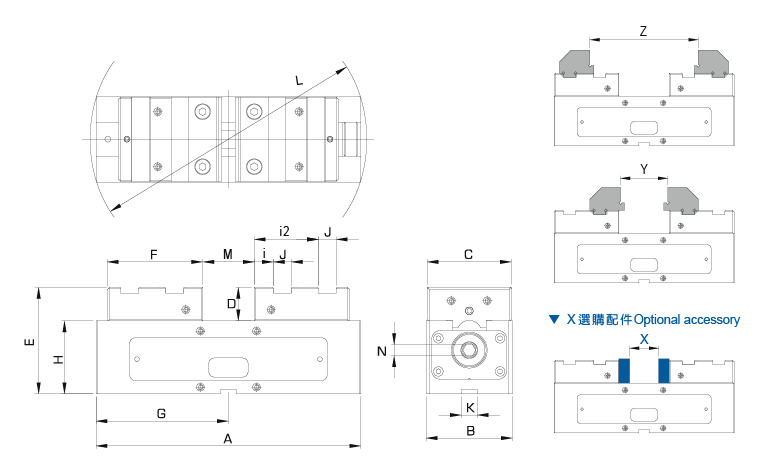

訂購編號	型號	A	B	C	D	E	F	G	H	i	i2	J	K	L	M	N	X	Y	Z	夾持力	重量 (kg)
35018-05	MLT-75S	196	77	75	30	95	85	98	65	17	57	16	14	210	30	10	-	26	106	20KN	8
35018-10	MLT-75M	236	77	75	30	95	85	118	65	17	57	16	14	250	70	10	42	66	146	20KN	10

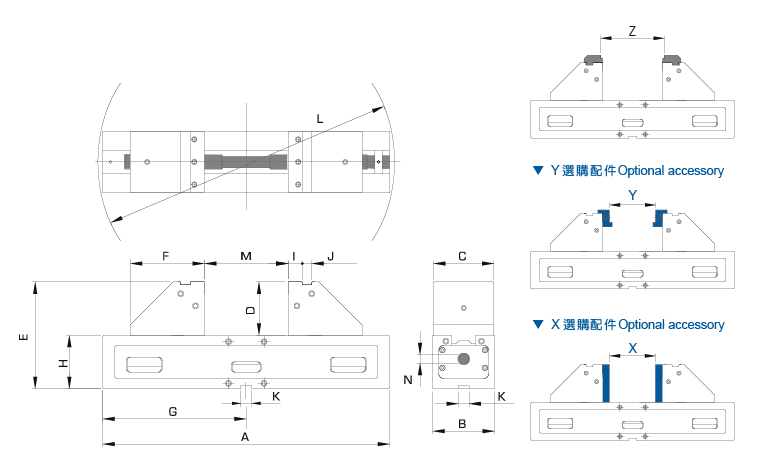

訂購編號	型號	A	B	C	D	E	F	G	H	i	J	K	L	M	N	X	Y	Z	夾持力	重量 (kg)
35018-55	MLT-100S	280	104	102	90	180	125	140	90	24	16	18	300	30	14	-	-	40	20KN	17
35018-60	MLT-100M	324	104	102	90	180	125	162	90	24	16	18	350	74	14	44	42	84	20KN	20
35018-65	MLT-100L	484	104	102	90	180	125	242	90	24	16	18	500	184	14	102	200	240	20KN	30
